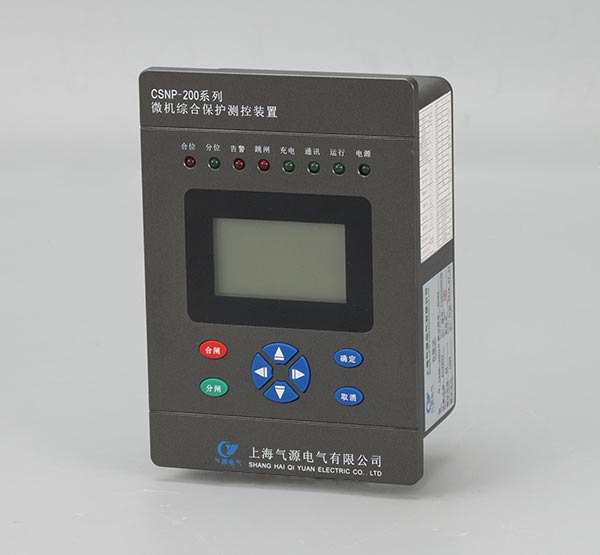

CSNP-200系列产品特点

CSNP-200系列微机保护及自动装置是我公司为了适应电力系统各发电厂、变电站，配电站等对继电保护的要求而专门开发的新一代微机型继电保护设备。为35KV及以下电压等级架空线路、电缆线路、变压器、电动机、电容器、PT柜等一次设备提供完善的保护功能.

主要技术指标

1、工作环境条件

环境温度：-10℃ - +55℃

相对湿度：5%–95%

大气压力：86kPa–106kPa

主要电气技术参数

工作电源：交直流通用(AC220V,AC110V,DC220V)

CT二次额定电流：额定5A(标准型号),额定1A（1A订货时需注明）

PT二次额定电压：100V

额定频率：50Hz

功率消耗：工作电源不大于10W

测量范围：交流回路不大于0.5VA

测量范围：相电流0.1In–20In

零序电流0.1A–5A

电压1.2Un

l  测量精度：电流<3%, 电压<3%

开入回路：装置内部提供直流24V（无需外部电源,外部开入只需提供干接点）

开出接点：AC220V，5A电流（纯阻性负载）

3、绝缘电阻、介质强度和冲击电压

绝缘电阻：≥100MΩ

介质强度：2KV，50Hz，1min

冲击电压：5KV，(1.2/50)µs

4、振动

符合IEC60255-21-1中3.2.1、3.2.2的有关规定。

5、冲击

符合GB/T14537-1993中4.2.1、4.2.2的有关规定。

6、碰撞

符合GB/T14537-1993中4.3的有关规定。

7、抗电磁干扰性能

GB/T14598.13-2008标准Ⅲ级震荡波抗扰度检验合格。

GB/T14598.14-1998标准Ⅲ级静电放电抗扰度检验合格。

GB/T14598.9-1998标准Ⅲ级射频电磁场辐射抗扰度检验合格。

GB/T14598.10-2007标准Ⅲ级电快速瞬变抗扰度检验合格。

8、允许过载能力

2倍额定电流：连续工作

10倍额定电流：10s

40倍额定电流：1s

1.2倍额定电压：连续工作

1.4倍额定电压：10s

装置安装及开孔尺寸

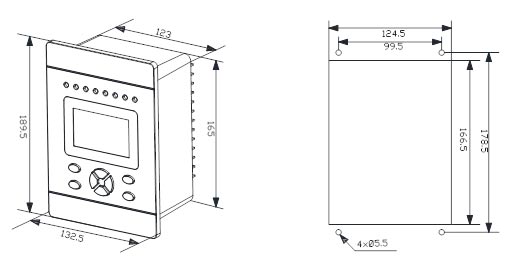

    装置外形图                                              柜体开孔图

注：带端子最大安装深度80mm

适用范围

本装置适用于35KV及以下电压等级的架空线路、电缆线路的保护。既可以分散在开关柜就地安装，也可以集中组屏安装。完善的设计保证了装置可以在恶劣环境下长期、可靠地运行。

主要功能

◎ 三段式过流保护

速断、限时速断、定时限过流

◎反时限过流保护

标准反时限/非常反时限/极端反时限可以选择

◎过负荷保护

告警/跳闸可以选择

◎零序过流保护

告警/跳闸可以选择

◎低电压保护

告警/跳闸可以选择

◎过电压保护

告警/跳闸可以选择

◎失压保护

告警/跳闸可以选择

◎断线保护

告警/跳闸可以选择

◎重合闸保护

◎后加速保护

◎变压器本体保护

◎零序过压保护

◎低压零序过流保护

告警/跳闸可以选择

◎高低频保护

◎三遥功能

◎故障事件记录和查询

◎ RS485 通讯

◎中文汉字显示
