产品详情

产品概述

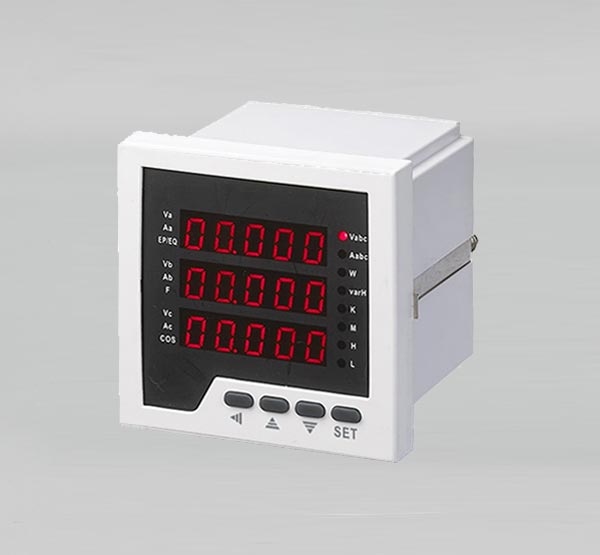

多功能电力仪表能够高精度测量三相电网系统中所常用的电量参数：三相电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能、并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。具有接线安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC ，工控计算机的组网通信。

特点

测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能等

显示： 三排LED数码管显示，可视度高

通讯: RS485通讯， MODBUS-RTU协议

输出: 2路电能脉冲输出(脉冲常数3200imp/kwh)4路4-20mA变送输出(可选)

扩展:可直接从电流、电压互感器输出信号，现场可编程设置输入参数变比

用途:进线、母联以及重要配出回路，适用GCS 、GCK、MNS 、GGD等柜型

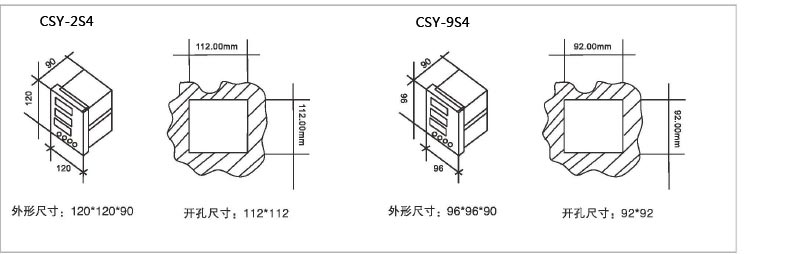

外形图及开孔尺寸图

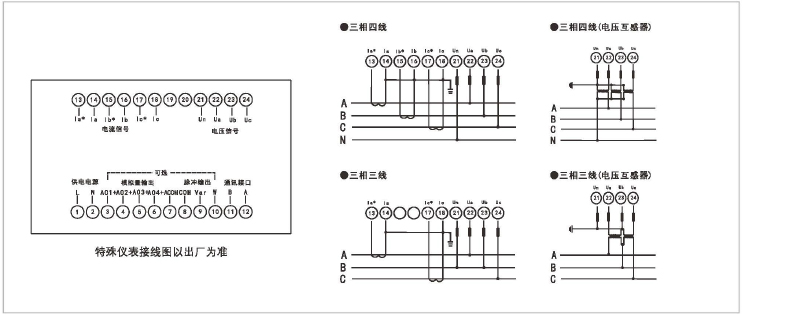

接线示例图
