产品详情

产品概述

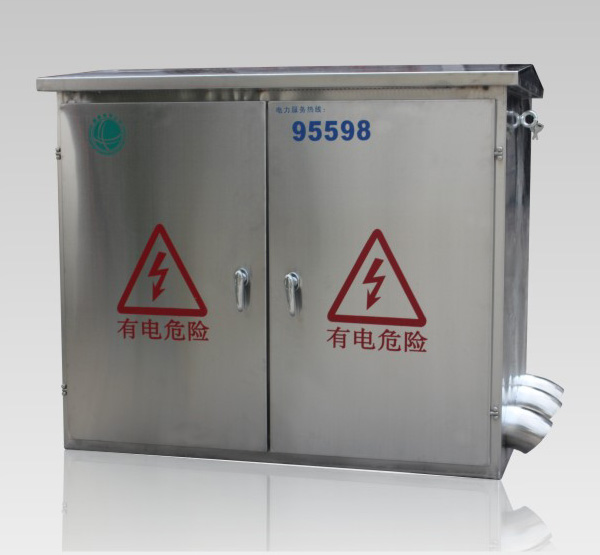

JP系列户外综合配电箱是集计量、出线、无功补偿等多功能于一体的，户外综合配电装置，集短路、过载、过电压、漏电等保护功能，体积小、外型美观、经济实用，安装于户补柱上变压器的电杆上，是城乡电网改造的配电产品。

正常使用环境

◆ 环境温度：-25℃-+40℃；

◆ 空气相对温度：日平均值不大于90%，月平均值不大于90%；

◆ 海拔高度：不大于1000m；

◆ 安装在无剧烈震动和冲击，无腐蚀性气体的场所。

注：超过以上条件时，可与我公司协商。

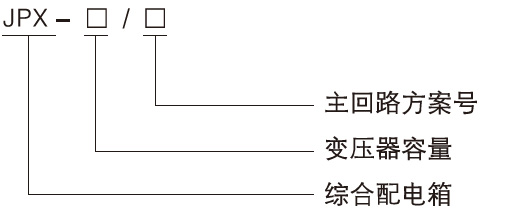

型号说明

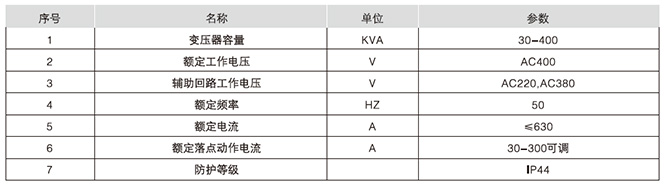

技术参数

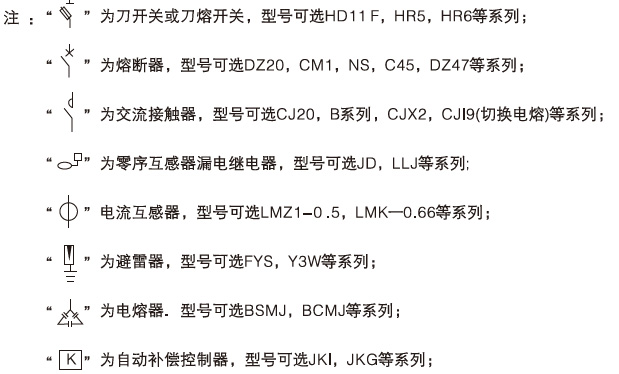

主回路方案图

补偿回路数1-4回可选，每回容量3-20 Kvar可选.

另:根据用户需求，箱内可选装温湿度控制装置，补偿回路段切形式可接用户要求，如无触点模块投切、复台开关技切等。

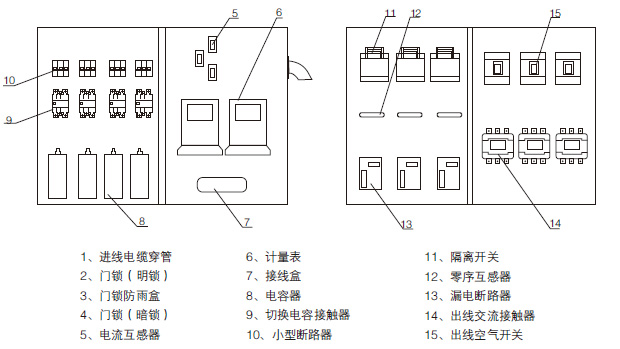

箱体结构示意圄

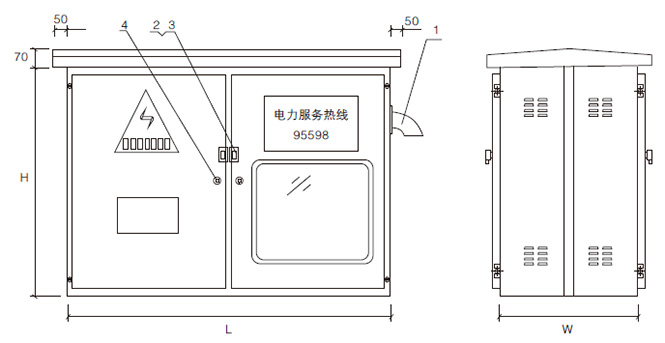

◆卧式箱体外形尺寸

安装示意图

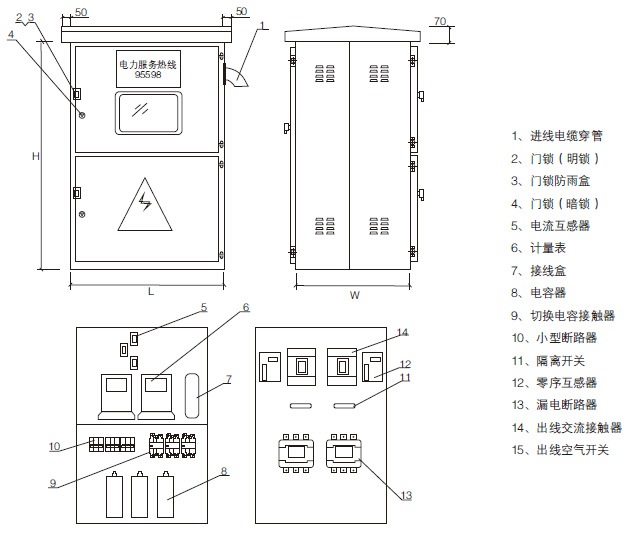

◆ 立式箱体外形尺寸

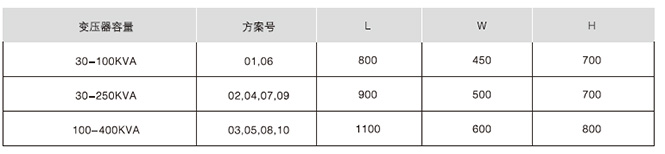

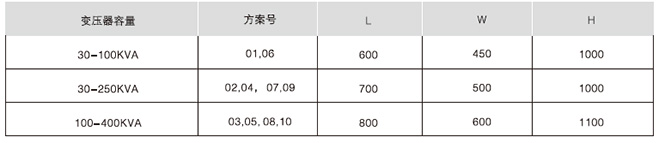

箱体外形尺寸

◆卧式箱体外形尺寸

注:以上尺寸仅供参考

◆ 立式箱体外形尺寸

注：以上尺寸仅供参考

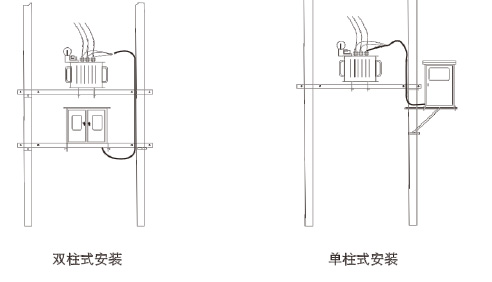

户外柱上安装方式

订货须知

◆产品型号，数量；

◆产品结构型式(立式，卧式)；

◆主要元器件的型号和技术参数；

◆其它特殊要求。
